Взаимодействие с устройствами NFC в Chrome для Android

Chrome для Android теперь может читать и записывать NFC-метки.

François Beaufort
François Beaufort

Что такое Web NFC?

NFC (Near Field Communications) — это технология беспроводной связи ближнего действия на частоте 13,56 МГц, которая обеспечивает передачу данных между устройствами на расстоянии до 10 см со скоростью до 424 кбит/с.

Web NFC дает сайтам возможность читать и записывать NFC-метки, находящиеся в непосредственной близости от устройства пользователя (обычно это 5-10 см). Пока что работает только NDEF (NFC Data Exchange Format) — упрощенный формат обмена двоичными сообщениями для меток различных форматов.

Телефон обеспечивает питание NFC-метки для обмена данными
Схема работы NFC

Предлагаемые варианты использования

В Web NFC используется только NDEF, поскольку свойства системы безопасности для чтения и записи данных NDEF легче измерить количественно. Низкоуровневые операции ввода-вывода (например, ISO-DEP, NFC-A/B, NFC-F), режим одноранговой связи и эмуляция карт на устройстве пользователя (HCE) не поддерживаются.

Примеры сайтов, которые могут использовать Web NFC: - Музеи и художественные галереи: отображение дополнительных сведений об экспонате, когда пользователь касается его NFC-карты телефоном. - Сайты инвентарного учета: чтение и запись данных в NFC-метку на контейнере для обновления сведений о его содержимом. - Сайты конференций: сканирование NFC-бейджиков на мероприятии. - Эту функцию можно использовать для обмена исходными секретными ключами, необходимыми для подготовки устройств или сервисов, а также для развертывания данных конфигурации в рабочем режиме.

Телефон сканирует несколько NFC-меток
Иллюстрация инвентарного учета с помощью NFC

Текущее состояние

| Этап | Состояние | | ------------------------------------------ | ---------------------------- | | 1. Написать пояснение | [Готово][explainer] | | 2. Создать исходный проект спецификации | [Готово][spec] | | 3. Собрать отзывы и уточнить дизайн | [Готово](#feedback) | | 4. Испытание в Origin | [Готово][ot] | | **5. Запуск** | **Готово** |

Использование Web NFC

Обнаружение функции

Обнаружение функций для оборудования отличается от привычного. Наличие NDEFReader сообщает, что браузер поддерживает Web NFC, но не говорит о наличии необходимого оборудования. В частности, если оборудования нет, то промис от определенных вызовов будет отклонен. Подробнее — ниже, в описании NDEFReader.

if ('NDEFReader' in window) { /* Сканирование и запись NFC-меток */ }

Терминология

NFC-метка — это пассивное NFC-устройство: оно получает питание от магнитной индукции, когда поблизости находится активное устройство (например, телефон). NFC-метки бывают разных форм и видов: наклейки, пластиковые карты, браслеты и т. д.

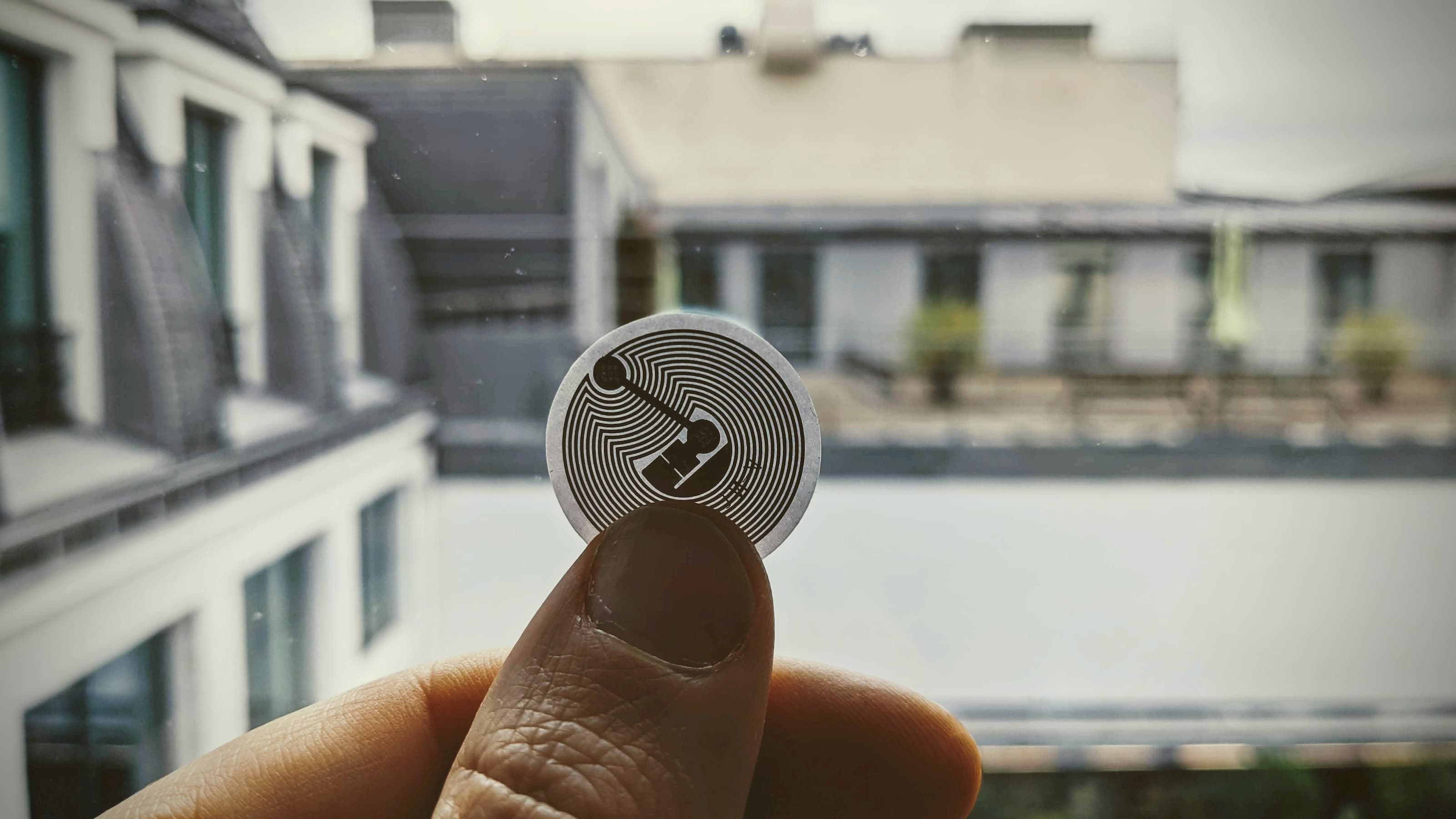

Фото прозрачной NFC-метки
Прозрачная NFC-метка

Объект NDEFReader — это точка входа в Web NFC, которая предоставляет функции для подготовки действий чтения и (или) записи, выполняемых при появлении NDEF-метки поблизости. Аббревиатура NDEF в NDEFReader означает NFC Data Exchange Format — упрощенный формат обмена двоичным сообщениями по стандарту NFC Forum.

Объект NDEFReader предназначен для действий с сообщениями NDEF от NFC-меток и для записи сообщений NDEF в NFC-метки в радиусе действия.

NFC-метка с поддержкой NDEF напоминает записку: кто угодно может ее прочитать, а также записать (если запись разрешена). В ней содержится одно сообщение NDEF, в котором находится одна или несколько NDEF-записей. Каждая NDEF-запись — это двоичная структура с полезными данными и сведениями о соответствующем типе. Web NFC поддерживает следующие типы записей стандарта NFC Forum: пустая, текст, URL-адрес, смарт-плакат, MIME-тип, абсолютный URL-адрес, внешний тип, неизвестный и локальный тип.

Схема NDEF-сообщения
Схема NDEF-сообщения

Сканирование NFC-меток

Чтобы сканировать NFC-метки, создайте экземпляр объекта NDEFReader. Вызов scan() возвращает промис. Если ранее доступ не был получен, пользователю может быть отправлен запрос. Объект Promise будет разрешен, если выполнятся следующие условия:

  • Пользователь разрешил веб-сайту использовать NFC-устройства при прикосновении ими к телефону.
  • Телефон поддерживает NFC.
  • Пользователь включил NFC на телефоне.

После разрешения промиса можно подписаться чтение входящих сообщений NDEF через прослушиватель событий. Также следует подписаться на события readingerror — чтобы знать, когда поблизости оказываются несовместимые NFC-метки.

const ndef = new NDEFReader();
ndef.scan().then(() => {
  console.log("Сканирование запущено.");
  ndef.onreadingerror = () => {
    console.log("Не удается прочитать данные из NFC-метки. Попробовать другую?");
  };
  ndef.onreading = event => {
    console.log("NDEF-сообщение прочитано.");
  };
}).catch(error => {
  console.log(`Ошибка! Не удалось запустить сканирование. ${error}.`);
});

Если поблизости NFC-метка, срабатывает событие NDEFReadingEvent с двумя уникальными свойствами:

  • serialNumber — серийный номер устройства (например, 00-11-22-33-44-55-66) или пустая строка, если его нет;
  • message — NDEF-сообщение, хранящееся в NFC-метке.

Чтобы прочитать содержимое NDEF-сообщения, запустите цикл по message.records и обработайте члены data согласно их recordType (тип). Члены data представлены как DataView поскольку это позволяет обрабатывать случаи с кодировкой UTF-16.

ndef.onreading = event => {
  const message = event.message;
  for (const record of message.records) {
    console.log("Тип записи:  " + record.recordType);
    console.log("MIME-тип:    " + record.mediaType);
    console.log("Идентификатор записи:    " + record.id);
    switch (record.recordType) {
      case "text":
        // TODO. Прочитать текстовую запись согласно данным, языку и кодировке записи.
        break;
      case "url":
        // TODO. Прочитать запись URL согласно данным записи.
        break;
      default:
        // TODO. Обработка других записей согласно данным записи.
    }
  }
};

Запись NFC-меток

Чтобы записывать NFC-метки, создайте экземпляр объекта NDEFReader. Вызов write() возвращает промис. Если ранее доступ не был получен, пользователю может быть отправлен запрос. На этом этапе NDEF-сообщение уже «подготовлено». Объект Promise будет разрешен, если выполнятся следующие условия:

  • Пользователь разрешил веб-сайту использовать NFC-устройства при прикосновении ими к телефону.
  • Телефон поддерживает NFC.
  • Пользователь включил NFC на телефоне.
  • Пользователь коснулся NFC-метки и NDEF-сообщение было записано.

Чтобы записать в NFC-метку текст, передайте в метод write() строку.

const ndef = new NDEFReader();
ndef.write(
  "Hello World"
).then(() => {
  console.log("Сообщение записано.");
}).catch(error => {
  console.log(`Ошибка записи. Повторите попытку. ${error}.`);
});

Чтобы записать в NFC-метку URL-адрес, передайте в метод write() словарь, представляющий NDEF-сообщение. В примере ниже NDEF-сообщение — это словарь с ключом records, значение которого — массив записей. В этом случае запись URL, определенная как объект, у которого ключ recordType имеет значение "url", а data — строка URL-адреса.

const ndef = new NDEFReader();
ndef.write({
  records: [{ recordType: "url", data: "https://w3c.github.io/web-nfc/" }]
}).then(() => {
  console.log("Сообщение записано.");
}).catch(error => {
  console.log(`Ошибка записи. Повторите попытку. ${error}.`);
});

В NFC-метки можно заносить и несколько записей.

const ndef = new NDEFReader();
ndef.write({ records: [
    { recordType: "url", data: "https://w3c.github.io/web-nfc/" },
    { recordType: "url", data: "https://web.dev/nfc/" }
]}).then(() => {
  console.log("Сообщение записано.");
}).catch(error => {
  console.log(`Ошибка записи. Повторите попытку. ${error}.`);
});

Если NFC-метка содержит NDEF-сообщение, не предназначенное для перезаписи, то в параметрах для метода write() нужно задать свойству overwrite значение false. В этом случае, если в NFC-метке уже сохранено NDEF-сообщение, возвращенный промис будет отклонен.

const ndef = new NDEFReader();
ndef.write("Круто! Пишем данные в пустую NFC-метку!", { overwrite: false })
.then(() => {
  console.log("Сообщение записано.");
}).catch(_ => {
  console.log(`Ошибка записи. Повторите попытку. ${error}.`);
});

Безопасность и разрешения

Команда Chrome разработала и внедрила Web NFC согласно принципам, определенным в Контроле доступа к функциям веб-платформы с широкими возможностями, включая пользовательский контроль, прозрачность и удобство.

NFC расширяет область, в которой информация может быть доступна вредоносным сайтам, поэтому использование NFC ограничено, с тем чтобы максимально информировать пользователей и дать им контроль над этой функцией.

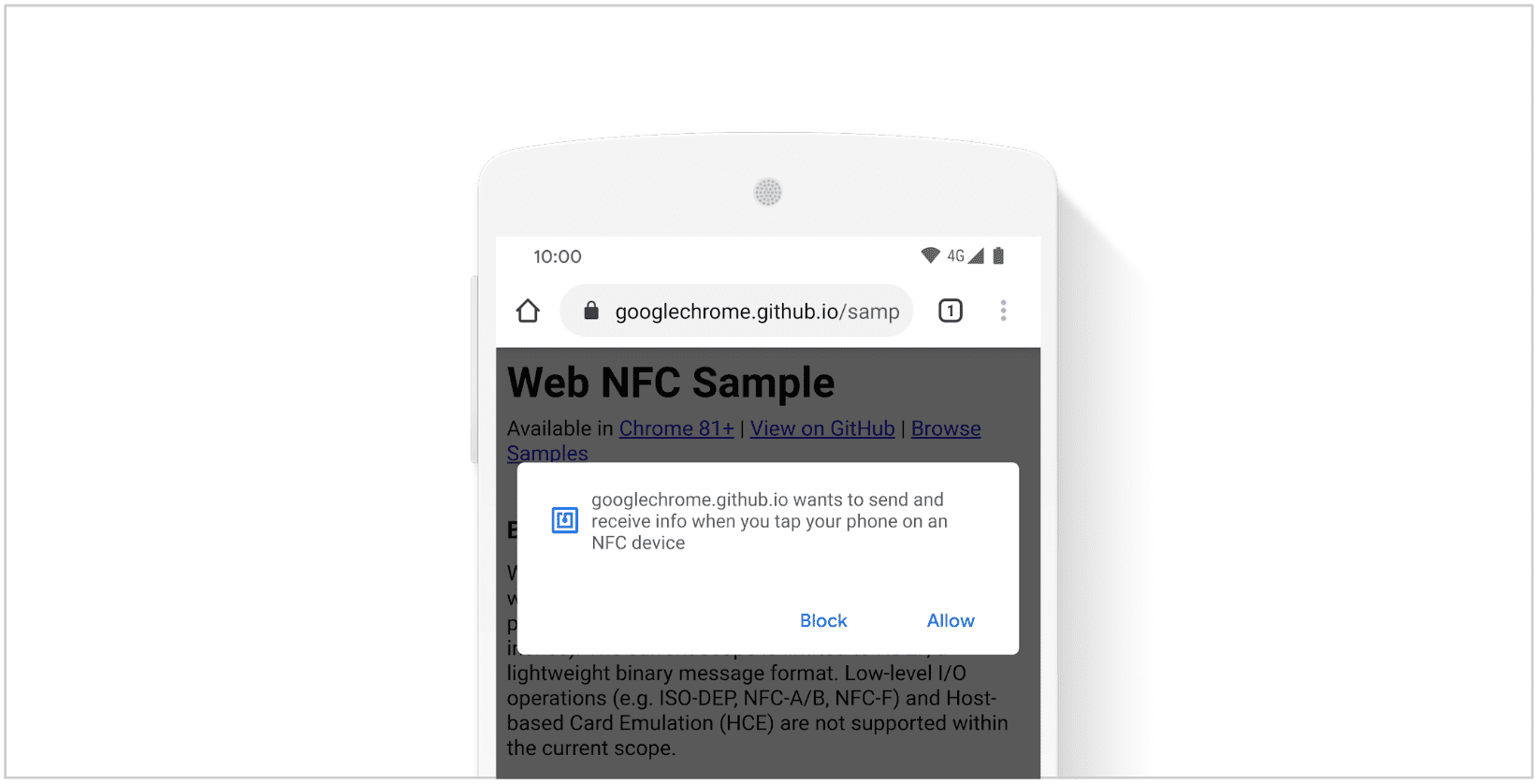

Скриншот запроса Web NFC на сайте
Запрос Web NFC пользователю

Web NFC используется только во фреймах верхнего уровня и контекстах безопасного просмотра веб-страниц (только HTTPS). Источник при обработке жеста пользователя (например, нажатия кнопки) сначала запрашивает разрешение "nfc". Если ранее доступ не был получен, методы scan() и write() объекта NDEFReader отправляют запрос пользователю.

  document.querySelector("#scanButton").onclick = async () => {
    const ndef = new NDEFReader();
    // Запрос пользователю разрешить сайту взаимодействовать с NFC-устройствами.
    await ndef.scan();
    ndef.onreading = event => {
      // TODO. Обработка входящих NDEF-сообщений.
    };
  };

Сочетание инициированного пользователем запроса на разрешение и физического перемещения устройства по целевой NFC-метке отражает паттерн выбирающего субъекта, который можно найти в других API доступа к файлам и устройствам.

Для сканирования (записи) веб-страница должна быть видимой, когда пользователь касается NFC-метки устройством. Касание отражается браузером с помощью тактильной обратной связи. Если дисплей выключен или устройство заблокировано, доступ к NFC-передатчику блокируется. Если веб-страница невидима, получение и отправка содержимого приостанавливается и возобновляется, когда она становится видимой.

Изменение видимости документа можно отслеживать с помощью Page Visibility API.

document.onvisibilitychange = event => {
  if (document.hidden) {
    // Если документ скрыт, все операции NFC автоматически приостанавливаются.
  } else {
    // При необходимости все операции NFC возобновляются.
  }
};

Справочник

Ниже приведено несколько примеров кода.

Проверка разрешения

С помощью Permissions API можно проверить, было ли получено разрешение "nfc". В примере показано, как сканировать NFC-метки без взаимодействия с пользователем, если доступ уже есть (и отобразить кнопку, если он еще не был получен). Такой же механизм действует и для записи, поскольку используется то же разрешение.

const ndef = new NDEFReader();

async function startScanning() {
  await ndef.scan();
  ndef.onreading = event => {
    /* обработка NDEF-сообщений */
  };
}

const nfcPermissionStatus = await navigator.permissions.query({ name: "nfc" });
if (nfcPermissionStatus.state === "granted") {
  // Доступ NFC уже был предоставлен — можно начинать сканирование.
  startScanning();
} else {
  // Показать кнопку сканирования.
  document.querySelector("#scanButton").style.display = "block";
  document.querySelector("#scanButton").onclick = event => {
    // Запросить у пользователя разрешение на отправку и получение информации при касании NFC-устройств.
    startScanning();
  };
}

Прерывание операции с NFC

С помощью примитива AbortController можно прервать операции с NFC. В примере ниже показано, как передать signal из AbortController через параметры методов scan() и write() объекта NDEFReader и одновременно прервать обе операции с NFC.

const abortController = new AbortController();
abortController.signal.onabort = event => {
  // Все операции с NFC были прерваны.
};

const ndef = new NDEFReader();
await ndef.scan({ signal: abortController.signal });

await ndef.write("Hello world", { signal: abortController.signal });

document.querySelector("#abortButton").onclick = event => {
  abortController.abort();
};

Чтение и создание текстовой записи

Данные data текстовой записи можно декодировать с помощью экземпляра TextDecoder, созданного со свойством encoding записи. Язык текстовой записи хранится в свойстве lang.

function readTextRecord(record) {
  console.assert(record.recordType === "text");
  const textDecoder = new TextDecoder(record.encoding);
  console.log(`Текст: ${textDecoder.decode(record.data)} (${record.lang})`);
}

Сделать простую текстовую запись можно, передав в метод write() объекта NDEFReader строку.

const ndef = new NDEFReader();
await ndef.write("Hello World");

Текстовые записи по умолчанию в кодировке UTF-8 и предполагают язык текущего документа, однако NDEF-запись можно настроить, используя полный синтаксис и указав свойства encoding и lang.

function a2utf16(string) {
  let result = new Uint16Array(string.length);
  for (let i = 0; i < string.length; i++) {
    result[i] = string.codePointAt(i);
  }
  return result;
}

const textRecord = {
  recordType: "text",
  lang: "fr",
  encoding: "utf-16",
  data: a2utf16("Bonjour, François !")
};

const ndef = new NDEFReader();
await ndef.write({ records: [textRecord] });

Чтение и создание записи с URL-адресом

Для декодирования данных data записи используйте TextDecoder.

function readUrlRecord(record) {
  console.assert(record.recordType === "url");
  const textDecoder = new TextDecoder();
  console.log(`URL: ${textDecoder.decode(record.data)}`);
}

Создать запись с URL-адресом можно, передав в метод write() объекта NDEFReader словарь с NDEF-сообщением. Запись с URL-адресом в NDEF-сообщении определяется как объект, у которого ключ recordType имеет значение "url", а data — строка URL.

const urlRecord = {
  recordType: "url",
  data:"https://w3c.github.io/web-nfc/"
};

const ndef = new NDEFReader();
await ndef.write({ records: [urlRecord] });

Чтение и создание записи с MIME-типом

Свойство mediaType записи с MIME-типом представляет собой MIME-тип полезной нагрузки NDEF-записи, что позволяет декодировать data. Например, для декодирования JSON-текста используется JSON.parse, а для данных изображения — элемент Image.

function readMimeRecord(record) {
  console.assert(record.recordType === "mime");
  if (record.mediaType === "application/json") {
    const textDecoder = new TextDecoder();
    console.log(`JSON: ${JSON.parse(decoder.decode(record.data))}`);
  }
  else if (record.mediaType.startsWith('image/')) {
    const blob = new Blob([record.data], { type: record.mediaType });
    const img = new Image();
    img.src = URL.createObjectURL(blob);
    document.body.appendChild(img);
  }
  else {
    // TODO. Добавить обработку других MIME-типов.
  }
}

Создать запись с MIME-типом можно, передав в метод write() объекта NDEFReader словарь с NDEF-сообщением. Запись с MIME-типом в NDEF-сообщении определяется как объект, у которого ключ recordType имеет значение "mime", mediaType — MIME-тип контента, а data — либо объект ArrayBuffer, либо его представление (например, Uint8Array, DataView).

const encoder = new TextEncoder();
const data = {
  firstname: "François",
  lastname: "Beaufort"
};
const jsonRecord = {
  recordType: "mime",
  mediaType: "application/json",
  data: encoder.encode(JSON.stringify(data))
};

const imageRecord = {
  recordType: "mime",
  mediaType: "image/png",
  data: await (await fetch("icon1.png")).arrayBuffer()
};

const ndef = new NDEFReader();
await ndef.write({ records: [jsonRecord, imageRecord] });

Чтение и создание записи с абсолютным URL-адресом

Данные data записи с абсолютным URL-адресом можно декодировать с помощью простого TextDecoder.

function readAbsoluteUrlRecord(record) {
  console.assert(record.recordType === "absolute-url");
  const textDecoder = new TextDecoder();
  console.log(`Абсолютный URL: ${textDecoder.decode(record.data)}`);
}

Создать запись с абсолютным URL-адресом можно, передав в метод write() объекта NDEFReader словарь с NDEF-сообщением. Запись с абсолютным URL в NDEF-сообщении определяется как объект, у которого ключ recordType имеет значение "absolute-url", а data — строка URL.

const absoluteUrlRecord = {
  recordType: "absolute-url",
  data:"https://w3c.github.io/web-nfc/"
};

const ndef = new NDEFReader();
await ndef.write({ records: [absoluteUrlRecord] });

Чтение и создание записи со смарт-плакатом

Запись со смарт-плакатом (реклама журналов, листовки, рекламные щиты и т. д.) описывает определенный веб-контент как NDEF-запись с NDEF-сообщением в качестве полезной нагрузки. Чтобы преобразовать data в список записей из смарт-плаката, нужно вызвать record.toRecords(). В нем должна быть запись URL, текстовая запись для заголовка, запись с MIME-типом для изображения и [пользовательские записи локального типа], например ":t", ":act" и ":s" для типа, действия и размера записи со смарт-плакатом соответственно.

Записи локального типа уникальны в рамках локального контекста содержащей их записи NDEF. Они используются, когда смысл типов вне локального контекста содержащей их записи не имеет значения и когда размер хранилища является существенным ограничением. В Web NFC имена записей локального типа всегда начинаются с : (например, ":t", ":s", ":act"). Это позволяет отличить, например, текстовую запись локального типа от обычной текстовой записи.

function readSmartPosterRecord(smartPosterRecord) {
  console.assert(record.recordType === "smart-poster");
  let action, text, url;

  for (const record of smartPosterRecord.toRecords()) {
    if (record.recordType == "text") {
      const decoder = new TextDecoder(record.encoding);
      text = decoder.decode(record.data);
    } else if (record.recordType == "url") {
      const decoder = new TextDecoder();
      url = decoder.decode(record.data);
    } else if (record.recordType == ":act") {
      action = record.data.getUint8(0);
    } else {
      // TODO. Обработка записей других типов, например `:t`, `:s`.
    }
  }

  switch (action) {
    case 0:
      // Выполнить действие
      break;
    case 1:
      // Сохранить на потом
      break;
    case 2:
      // Открыть для редактирования
      break;
  }
}

Создать запись со смарт-плакатом можно, передав в метод write() объекта NDEFReader NDEF-сообщение. Запись со смарт-плакатом в NDEF-сообщении определяется как объект, у которого ключ recordType имеет значение "smart-poster", а data — объект, представляющий, опять же, NDEF-сообщение, содержащееся в записи смарт-плаката.

const encoder = new TextEncoder();
const smartPosterRecord = {
  recordType: "smart-poster",
  data: {
    records: [
      {
        recordType: "url", // Запись с URL-адресом для содержимого смарт-плаката
        data: "https://my.org/content/19911"
      },
      {
        recordType: "text", // Запись с заголовком для содержимого смарт-плаката
        data: "Забавный танец"
      },
      {
        recordType: ":t", // Запись типа, локальный тип для смарт-плаката
        data: encoder.encode("image/gif") // MIME-тип смарт-плаката
      },
      {
        recordType: ":s", // Запись размера, локальный тип для смарт-плаката
        data: new Uint32Array([4096]) // Размер в байтах для смарт-плаката
      },
      {
        recordType: ":act", // Запись действия, локальный тип для смарт-плаката
        // Выполнить действие, в этом случае — открыть в браузере
        data: new Uint8Array([0])
      },
      {
        recordType: "mime", // Запись MIME-типа со значком
        mediaType: "image/png",
        data: await (await fetch("icon1.png")).arrayBuffer()
      },
      {
        recordType: "mime", // Еще одна запись со значком
        mediaType: "image/jpg",
        data: await (await fetch("icon2.jpg")).arrayBuffer()
      }
    ]
  }
};

const ndef = new NDEFReader();
await ndef.write({ records: [smartPosterRecord] });

Чтение и создание записи с внешним типом

Внешний тип нужен для возможности создания записей, определяемых приложением. В них в качестве полезной нагрузки может быть NDEF-сообщение, доступное посредством toRecords(). В имени содержится доменное имя организации-эмитента, двоеточие и имя типа длиной не менее одного символа, например "example.com:foo".

function readExternalTypeRecord(externalTypeRecord) {
  for (const record of externalTypeRecord.toRecords()) {
    if (record.recordType == "text") {
      const decoder = new TextDecoder(record.encoding);
      console.log(`Текст: ${textDecoder.decode(record.data)} (${record.lang})`);
    } else if (record.recordType == "url") {
      const decoder = new TextDecoder();
      console.log(`URL: ${decoder.decode(record.data)}`);
    } else {
      // TODO. Обработка записей других типов.
    }
  }
}

Создать запись с внешним типом можно, передав в метод write() объекта NDEFReader словарь с NDEF-сообщением. Запись с внешним типом в NDEF-сообщении определяется как объект, у которого в ключе recordType содержится имя внешнего типа, а в data — объект, представляющий NDEF-сообщение, содержащееся в записи с внешним типом. Ключ data также может являться либо объектом ArrayBuffer, либо его представлением (например, Uint8Array, DataView).

const externalTypeRecord = {
  recordType: "example.game:a",
  data: {
    records: [
      {
        recordType: "url",
        data: "https://example.game/42"
      },
      {
        recordType: "text",
        data: "Здесь дается контекст игры"
      },
      {
        recordType: "mime",
        mediaType: "image/png",
        data: await (await fetch("image.png")).arrayBuffer()
      }
    ]
  }
};

const ndef = new NDEFReader();
ndef.write({ records: [externalTypeRecord] });

Чтение и создание пустой записи

У пустой записи нет полезной нагрузки.

Создать пустую запись можно, передав в метод write() объекта NDEFReader словарь с NDEF-сообщением. Пустая запись в NDEF-сообщении определяется как объект, у которого ключ recordType имеет значение "empty".

const emptyRecord = {
  recordType: "empty"
};

const ndef = new NDEFReader();
await ndef.write({ records: [emptyRecord] });

Поддержка в браузере

Web NFC поддерживается на Android в Chrome 89.

Советы разработчикам

Ниже — то, что было бы неплохо знать до начала работы с Web NFC:

  • Android обрабатывает NFC-метки на уровне ОС до того, как начинает действовать Web NFC.
  • Значок NFC можно найти на сайте material.io.
  • Различать NDEF-записи легче всего, используя их id.
  • NFC-метка без формата с поддержкой NDEF содержит одну запись пустого типа.
  • Ссылка на приложение Android создается легко — см. ниже.
const encoder = new TextEncoder();
const aarRecord = {
  recordType: "android.com:pkg",
  data: encoder.encode("com.example.myapp")
};

const ndef = new NDEFReader();
await ndef.write({ records: [aarRecord] });

Демонстрация

Попробуйте официальный пример и посмотрите пару классных демонстраций Web NFC: - Карточки. - Список продуктов. - Intel RSP Sensor NFC. - Мультимедийная записка.

Демонстрация карточек Web NFC на Chrome Dev Summit 2019

Отзывы

Группа сообщества Web NFC и команда Chrome с радостью выслушает ваше мнение об Web NFC и опыте использования этой функции.

Ваше мнение о дизайне API

Что-то в API не работает должным образом? Или, может, отсутствуют методы или свойства, необходимые для реализации вашей идеи?

Отправьте заявку о проблеме со спецификацией (Spec issue) в GitHub-репозиторий Web NFC или прокомментируйте существующую.

Сообщите о проблеме с реализацией

Нашли ошибку в реализации функции в браузере Chrome? Реализация отличается от спецификации?

Сообщите об ошибке на странице https://new.crbug.com. Опишите проблему как можно подробнее, дайте простые инструкции по ее воспроизведению и для Components укажите Blink>NFC. Для демонстрации этапов воспроизведения ошибки удобно использовать Glitch.

Окажите поддержку

Планируете использовать Web NFC? Ваша публичная поддержка помогает команде Chrome определять приоритет функций и показывает другим поставщикам браузеров, насколько важно их поддерживать.

Упомяните в твите @ChromiumDev, поставьте хештег #WebNFC и расскажите, как вы используете эту функцию.

Полезные ссылки

Благодарности

Большое спасибо ребятам из Intel за реализацию Web NFC. Google Chrome опирается на сообщество разработчиков, вместе продвигающих проект Chromium вперед. Не все авторы кода Chromium — сотрудники Google, поэтому они заслуживают особой благодарности!
