路徑、形狀、裁剪和遮罩

HTML 算繪是建構在方塊模型之上，但生活 (和網頁設計) 不只有矩形。CSS 支援多種方式來變更元素的算繪區域，開發人員可自由建立支援所有形狀和大小的設計。剪裁可使用幾何形狀，遮罩則會影響像素層級的可視度。

路徑和形狀

CSS 會使用函式定義形狀。我們在 CSS 函式模組中介紹了函式的一般資訊。本節將說明如何使用 CSS 建立形狀。下列所有範例都使用您透過 clip-path 屬性建立的形狀，將可見區域縮減為形狀內的部分。這樣一來，元素在視覺上就會與元素方塊有所不同。我們稍後會詳細說明剪輯功能。

CSS 中定義的形狀可以是基本形狀 (例如圓形、矩形和多邊形)，也可以是路徑 (可定義複雜和複合形狀)。

基本形狀

circle()和ellipse()

circle() 和 ellipse() 函式會定義圓形和橢圓形，半徑與元素相關。circle() 函式接受單一大小或百分比做為引數。根據預設，這兩個函式都會將形狀放置在元素中心。兩者都接受 at 關鍵字後方的選用位置，可以長度、百分比或位置關鍵字表示。

.my-element {
  width: 60px;
  height: 60px;
  background: blue;
  clip-path: circle(50%);
}

上例顯示使用 circle() 函式的圓形剪輯路徑。請注意，50% 的半徑會建立元素全寬的圓形。ellipse() 函式會接受兩個引數，分別代表形狀的水平和垂直半徑。

.my-element {
  width: 60px;
  height: 60px;
  background: blue;
  clip-path: ellipse(50% 25%);
}

上例顯示使用 ellipse() 函式的橢圓形剪輯路徑。請注意，50% 的半徑會建立元素全寬的橢圓。以下範例顯示的橢圓中心位於元素頂端。

.my-element {
  width: 60px;
  height: 60px;
  background: blue;
  clip-path: ellipse(50% 25% at center top);
}

rect()和inset()

rect() 和 inset() 函式提供不同的方式來定義矩形，方法是設定矩形邊相對於元素邊的位置。您可以建立與元素預設方塊在視覺上不同的矩形。這些函式可選擇性接受 round 關鍵字，使用與 border-radius 簡寫屬性相同的語法，建立圓角矩形。

rect() 函式會定義矩形頂端和底部的相對位置 (相對於元素頂端)，以及左右兩側的相對位置 (相對於元素左側)。這個函式會接受四個大小或百分比單位做為引數，分別定義頂端、右側、底部和左側。如果希望矩形在元素大小變更時不會縮放，或是希望矩形在元素變更時維持相同比例，可以選擇 rect() 函式。

.my-element {
  width: 80px;
  height: 60px;
  background: blue;
  clip-path: rect(15px 75px 45px 10px);
}

上例顯示使用 rect() 函式定義的矩形剪輯路徑。如圖所示，這些維度是以元素的頂端和左側邊緣為基準。

inset() 函式會根據元素各邊的內縮距離，定義矩形各邊的位置。這個函式接受一到四個大小或百分比單位做為引數，可讓您一次定義多個邊。如要建立隨元素縮放的矩形，或與元素邊緣保持固定距離的矩形，可以選擇 inset() 函式。

.my-element {
  width: 80px;
  height: 60px;
  background: blue;
  clip-path: inset(15px 5px 15px 10px);
}

上例顯示使用 inset() 函式定義的矩形剪輯路徑。尺寸是相對於元素兩側。

rect() 和 inset() 函式可選擇接受 round 關鍵字，使用與 border-radius 簡寫屬性相同的語法，建立圓角矩形。以下範例顯示先前矩形的圓角版本。

.rounded-rect {
  width: 80px;
  height: 60px;
  background: blue;
  clip-path: inset(15px 5px 15px 10px round 5px);
}

.rounded-inset {
  width: 80px;
  height: 60px;
  background: blue;
  clip-path: inset(15px 5px 15px 10px round 5px);
}

polygon()

如果是三角形、五邊形、星形等其他形狀，您可以使用 polygon() 函式，以直線連接多個點來建立形狀。polygon() 函式接受由兩個長度或百分比單位組成的配對清單。每個配對都描述多邊形上的一個點：第一個值是與元素左側邊緣的距離，第二個值是與元素頂端邊緣的距離。您不必封閉多邊形，因為系統會將最後一個點與第一個點連線，完成多邊形。

.my-element {
  width: 60px;
  height: 60px;
  background: blue;
  clip-path: polygon(
    50% 0,
    0 100%,
    100% 100%
  );
}

上例會定義三個點，建立三角形裁剪路徑。

根據預設，polygon() 函式會將重疊區域算為已填入。您可以透過選用的第一個引數 (稱為填滿規則) 變更這項行為。如要在填滿和未填滿的區域之間交替，請將填滿規則設為 evenodd。如要使用預設填滿規則，請將其設為 nonzero。

上例顯示如何使用 polygon() 函式和三角函數，建立正多邊形和星形。這不會建立可放入元素內或置中的最大可能正多邊形，我們將這項練習留給您嘗試。本例中的星形也示範了 nonzero 和 evenodd 填滿規則。

複雜形狀

如果基本形狀函式不足以描述複雜形狀，CSS 會提供使用更精細語法的函式，描述曲線和線條等特徵。這些函式也適用於複合形狀 (由多個形狀組成的形狀，例如有洞的圓形)。

path()

path() 函式會接受 SVG 路徑語法字串，用來描述形狀。這樣一來，您就能使用描述構成形狀的線條和曲線的指令，建立複雜形狀。直接編輯 SVG 語法可能很複雜，因此建議您考慮使用專屬的視覺化編輯器，在透過 path() 函式建立形狀時匯出語法。

path() 函式不會使用 CSS 大小單位，所有值都會解讀為像素。也就是說，使用路徑函式建立的形狀不會根據元素或容器大小調整。建議只將 path() 用於尺寸固定的形狀。

shape()

shape() 函式會使用指令語法描述形狀，與 path() 函式類似。不過，shape() 函式指令是原生 CSS，可以使用 CSS 大小單位。這樣一來，使用 shape() 函式定義的形狀就能以回應式方式調整大小。

上例使用 path() 和 shape() 函式定義愛心形狀和中央有洞的圓形。這個範例在兩個函式中都使用相同的像素值，但 shape() 函式也可以使用其他 CSS 大小單位，例如百分比或容器相對單位。

剪輯

剪裁會定義元素的哪些區域可見，類似於從雜誌剪裁圖片。clip-path 屬性會設定用於定義裁剪區域的路徑。

如先前章節的範例所示，任何基本形狀或路徑函式都可以做為 clip-path。clip-path 屬性也支援在 SVG clipPath 元素中定義的路徑，這些路徑可以內嵌或位於獨立檔案中。

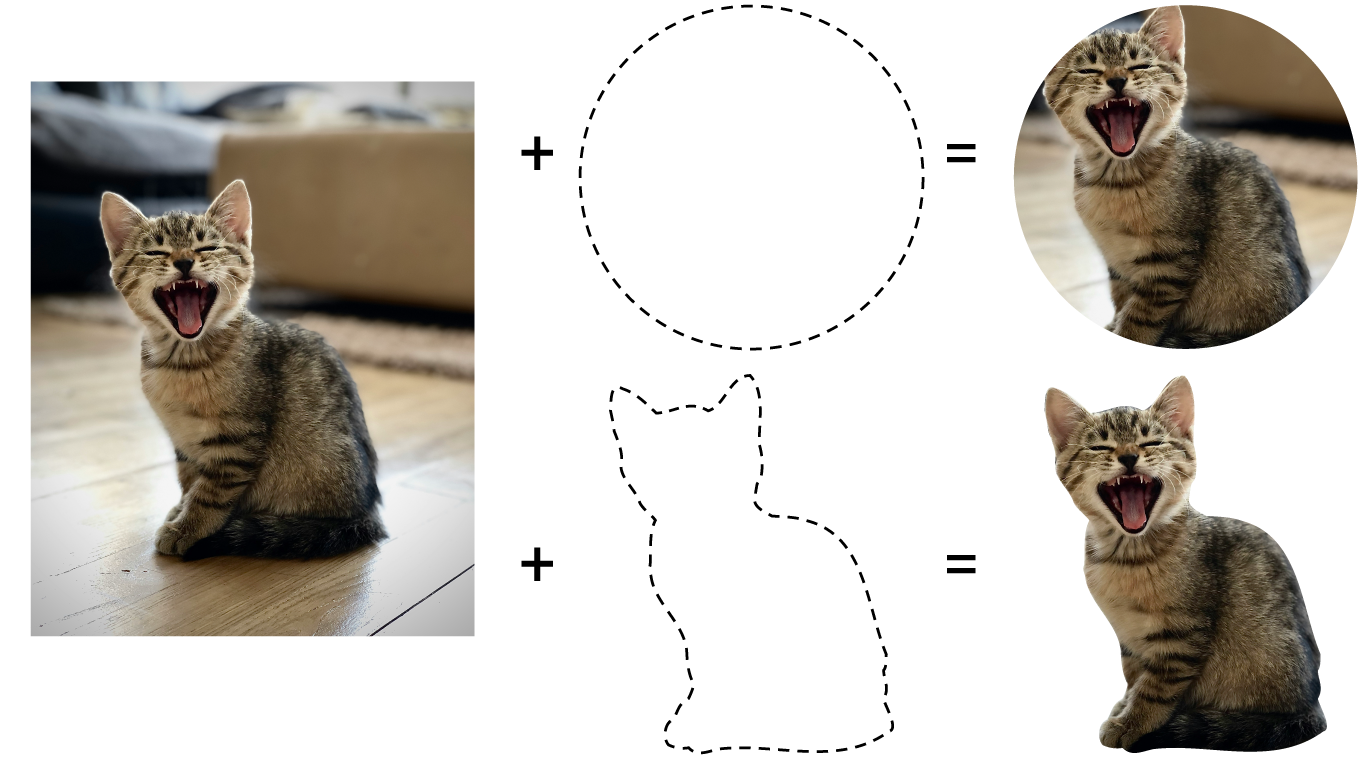

上圖顯示在圖片元素中加入 clip-path 後，圖片的可見區域會如何變化。上方剪輯路徑使用 circle() 函式，下方則使用 SVG clipPath。請注意，使用 circle() 函式建立的圓圈預設會置中於元素。

clip-path 屬性僅接受單一路徑。如要使用多個不重疊的形狀裁剪元素，請使用 path() 或 shape() 函式定義複合路徑，或使用 SVG clipPath。在複雜情境中，您也可以使用遮罩而非剪輯，我們會在後續章節中說明。

使用形狀裁剪

如要使用基本形狀或路徑函式裁剪，請將 clip-path 屬性設為函式傳回的值，如上述範例所示。每個函式都會以不同方式相對於元素放置剪裁形狀，因此請參閱每個函式的參照。

在上例中，兩個元素都使用 .clipped 類別套用圓形 clip-path。請注意，clip-path 是相對於每個元素定位，且 clip-path 內的文字不會重新排版來配合形狀。

裁剪路徑的參照方塊

根據預設，元素的裁剪路徑會包含元素的邊框。使用其中一個基本形狀函式時，您可以將剪輯路徑的參照方塊設為只包含邊框內的元素區域。參考方塊的有效值為 stroke-box (預設值) 和 fill-box (僅包含邊界內的區域)。

上例顯示具有大型 (20px 邊框) 的元素，每個元素都使用 inset() 函式設定 clip-path。相對於元素邊界裁剪的元素仍會顯示部分邊界。相對於邊界內區域裁剪的元素不會顯示任何邊界，而且即使使用相同的插邊值，也會較小。

使用圖形剪裁

剪裁路徑可以在 SVG 文件中定義，並嵌入 HTML 文件或從外部參照。這項功能可用於定義在繪圖程式中建立的複雜剪裁路徑，或合併多個形狀的剪裁路徑。

<img id="kitten" src="kitten.png">

<svg>
  <defs>
    <clipPath id="kitten-clip-shape">
      <circle cx="130" cy="175" r="100" />
    </clipPath>
  </defs>
</svg>

<style>
  #kitten {
    clip-path: url(#kitten-clip-shape);
  }
</style>

在上述範例中，具有 kitten-clip-shape id 的 clipPath 會套用至 <img> 元素。在本例中，可擴充向量圖形文件會嵌入 HTML。如果 SVG 文件是名為 kitten-clipper.svg 的外部檔案，則 clipPath 會改為參照 url(kitten-clipper.svg#kitten-clip-shape)。

遮罩

遮罩是另一種方法，可定義要顯示或隱藏元素的哪些區域。裁剪是使用基本形狀或路徑，而遮罩則是使用圖片或漸層的像素來決定可見度。與剪裁不同，遮罩可讓元素區域呈現半透明狀態。您可以對元素套用多張遮罩圖片，產生各種效果。

如要套用遮罩，請設定 mask-image 屬性。這個屬性可接受一或多張圖片、漸層，或 SVG 文件中 <mask> 元素的參照。如要套用多個遮罩圖片，請以半形逗號分隔。

.my-element {
  mask-image: url(my-mask.png),
              linear-gradient(black 0%, transparent 100%);
}

在上述範例中，.my-element 會使用 PNG 圖片遮蓋，然後套用線性漸層。系統預設會將多個遮罩加在一起，建立最終遮罩。

上例顯示套用一或多個遮罩的圖片。切換各個遮罩，即可查看遮罩如何加總，產生最終效果。

Alpha 遮罩與亮度遮罩

你可以使用圖片的 alpha 或 luminance 套用遮罩。如果根據 alpha 遮蓋，系統會將遮罩圖片中每個像素的透明度套用至元素，並忽略該像素的任何色彩資訊。根據 luminance 遮罩時，系統會將每個像素的透明度和值 (亮度或暗度) 套用至元素。亮度遮罩會將較亮的顏色視為可見，較深的顏色視為不可見。

如要設定遮罩模式，請使用 mask-mode 屬性。根據預設，mask-mode 屬性會設為 match-source，並根據遮罩圖片類型設定模式。如果是圖片和漸層，這項設定預設為 alpha。如果是 SVG 遮罩，這項屬性會預設為 <mask> 元素的 mask-type 屬性值，如果沒有定義 mask-type，則會預設為 luminance。

在上例中，顯示不同顏色和 Alpha 值的測試模式會做為遮罩。切換 mask-mode，即可查看 alpha 模式的透明度，以及 luminance 模式的色彩亮度和透明度。

其他遮蓋屬性

CSS 提供額外屬性，可微調遮罩的行為。每個屬性都接受以半形逗號分隔的值清單，這些值會與 mask-image 屬性設定的遮罩清單相符。如果值少於遮罩，系統會重複清單，直到為每個遮罩設定值為止。如果值的數量多於遮罩，系統會捨棄多餘的值。

遮罩速記

您可以使用遮罩簡寫，一次設定多個遮罩屬性。將每個遮罩的所有屬性分組在一起，即可簡化多個遮罩的設定。遮罩簡寫相當於依序設定下列屬性：mask-image、mask-mode、mask-position、mask-size、mask-repeat、mask-origin、mask-clip 和 mask-composite。不一定要納入所有屬性，未納入的屬性會重設為初始值。每個遮罩最多可支援八個屬性，因此建議您備妥完整參考資料。

.longhand {
  mask-image: linear-gradient(white, black),
              linear-gradient(90deg, black, transparent);
  mask-mode: luminance, alpha;
  mask-position: bottom left, top right;
  mask-size: 50% 50%, 30% 30%;
}

.shorthand {
  mask: linear-gradient(white, black) luminance bottom left / 50% 50%,
        linear-gradient(90deg, black, transparent) alpha top right / 30% 30%;
}

在上述範例中，每個類別都套用了兩個遮罩。第一個範例使用個別屬性，第二個範例則使用 mask 簡寫。這兩種樣式彼此等效。

浮動元素周圍的文字重排

裁剪或遮罩元素時，您只會變更方塊內的顯示區域，方塊本身則維持不變。也就是說，浮動元素會根據原始的周框影響文件流程，而不是元素的顯示部分。如要定義元素周圍的流動方式，請使用 shape-outside 屬性和裁剪路徑。

shape-outside 屬性會定義內容在元素周圍流動的形狀。這個形狀可以是任何基本形狀函式，但不能是使用 path() 或 shape() 函式定義的形狀，也不能是 SVG 文件中定義的 clipPath。

shape-outside 屬性也接受圖片或漸層。與遮罩一樣，形狀的邊界取決於圖片或漸層的透明度。shape-image-threshold 屬性會設定形狀內要考量的透明度等級。

動畫中的形狀

建立 clip-path 動畫

您可以為 clip-path 屬性加入動畫效果，在形狀之間混合。您必須為每個關鍵影格使用相同的形狀函式，才能製作流暢的動畫。使用 polygon() 或 shape() 函式時，每個關鍵影格必須使用相同數量的點。

在上一個範例中，元素的 clip-path 會在五邊形和星形之間轉換，這些形狀是使用 polygon() 函式定義。這個範例使用 evenodd 填滿規則，說明動畫點如何建立重疊區域。

使用 offset-path 製作動畫

您也可以沿著使用這些形狀函式建立的路徑，以動畫呈現元素。offset-path 屬性會設定要用做路徑的形狀，而 offset-distance 則會設定該路徑上的位置。您也可以搭配 offset-path 屬性使用 ray() 函式，沿直線製作動畫。

上例示範如何對 clip-path 和 offset-path 使用相同的多邊形。動畫會使用 offset-distance，沿著大星星使用的相同多邊形移動較小的星星，做為 clip-path。
